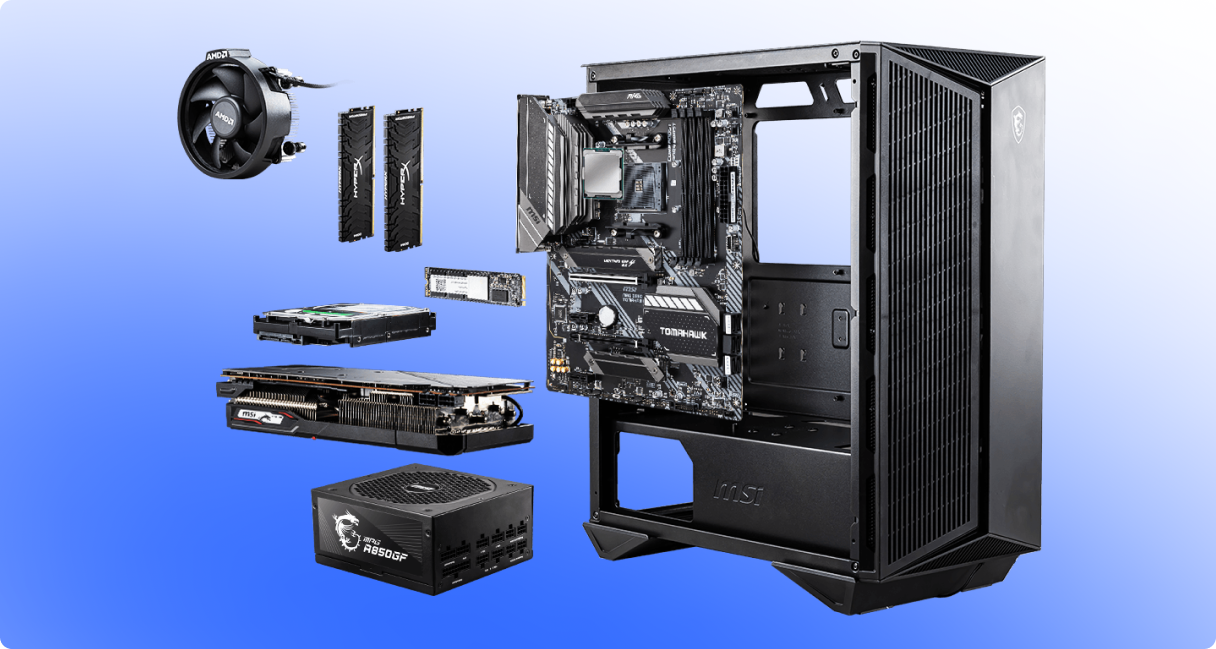

Независимо от размера, цвета или конфигурации системного блока, его устройство будет идентичное, ведь любой ПК состоит из 8 главных компонентов. Это:
А вот уже данные компоненты бывают разные, отличаются по характеристикам и размерам. Сейчас рассмотрим каждый элемент компьютера более подробно.

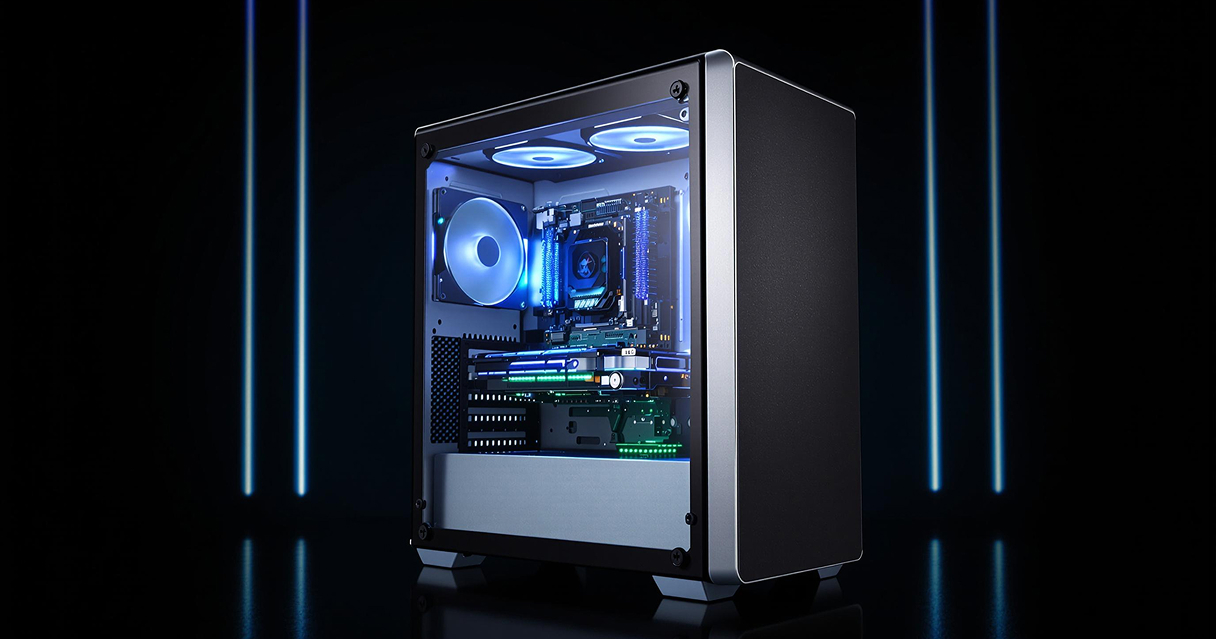

Все комплектующие упорядоченно собраны в металлической коробке – корпусе, которые также их надежно защищает. Главное различие заключается в размерах, а точнее высоте:
Самыми распространенными являются Midi-Tower. Для ценителей максимальной компактности существуют корпуса SFF, которые бывают трех видов: Cube, Сэндвич и Desktop.
За снабжение ПК электроэнергией отвечает блок питания. Предварительно он преобразует переменный ток в постоянный. Главный параметр устройства – мощность, измеряется она в Ваттах, а основная нагрузка идет на 12-вольтовую линию. Им присваивают сертификаты, которые соответствуют показателям КПД. Так, самый популярный вариант – это 80 Plus, что означает 80% коэффициента полезного действия при нагрузке в 100%.
Их также классифицируют по размерам. Чаще всего встречаются блоки питания типа ATX, где ширина 150 мм, а высота 86 мм. Еще есть TFX, Flex-ATX и SFX, которые применяются в небольших корпусах.

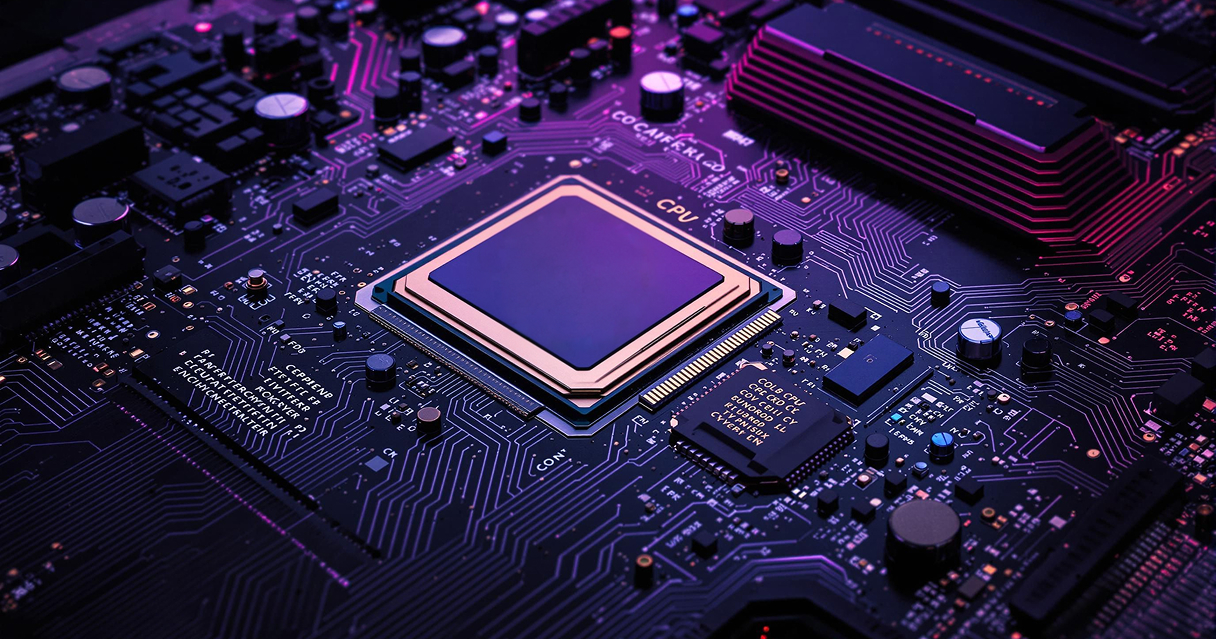

Все комплектующие персонального компьютера расположены на материнской плате, она по праву считается главным компонентом. Ниже в таблице можете ознакомиться со всеми видами материнок, их размерами и типом корпусов, в которых они используются:
|
Виды материнских плат |
Ширина, мм |
Длина, мм |
Тип корпуса |
|
EATX |
305 |
330 |
Full-Tower |
|
ATX |
244 |
305 |
Midi-Tower |
|
Micro-ATX |
244 |
244 |
Mini |
|
Mini-ATX |
170 |
170 |
SFF |
Табл.1 Виды и характеристики материнских плат
В центре платы расположен сокет – разъем, к которому подключается процессор. Сокеты бывают двух типов – LGA и PGA. В первом ножки, куда вставляется процессор, подпружиненные, а он сам гладкий. В PGA ножки процессора вставляют в отверстия. Разъемы окружены VRM – системой питания.

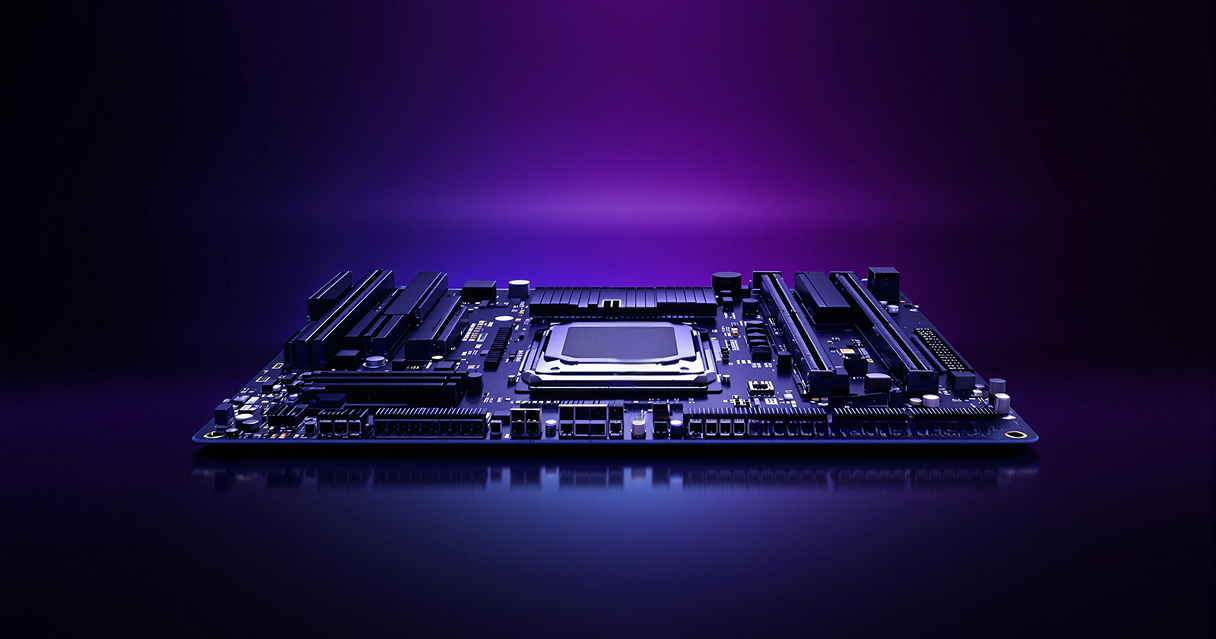

Центральный процессор состоит из транзисторов, закрытых металлической крышкой. Данный компонент исполняет код и обеспечивает работу всех программ. Процессор оснащен хранилищем для кэша, там находятся данные, к которым нужно получить моментальный доступ. При работе транзисторов возникает сопротивление и они нагреваются. Причем рабочая температура процессора является регламентируемым параметром.

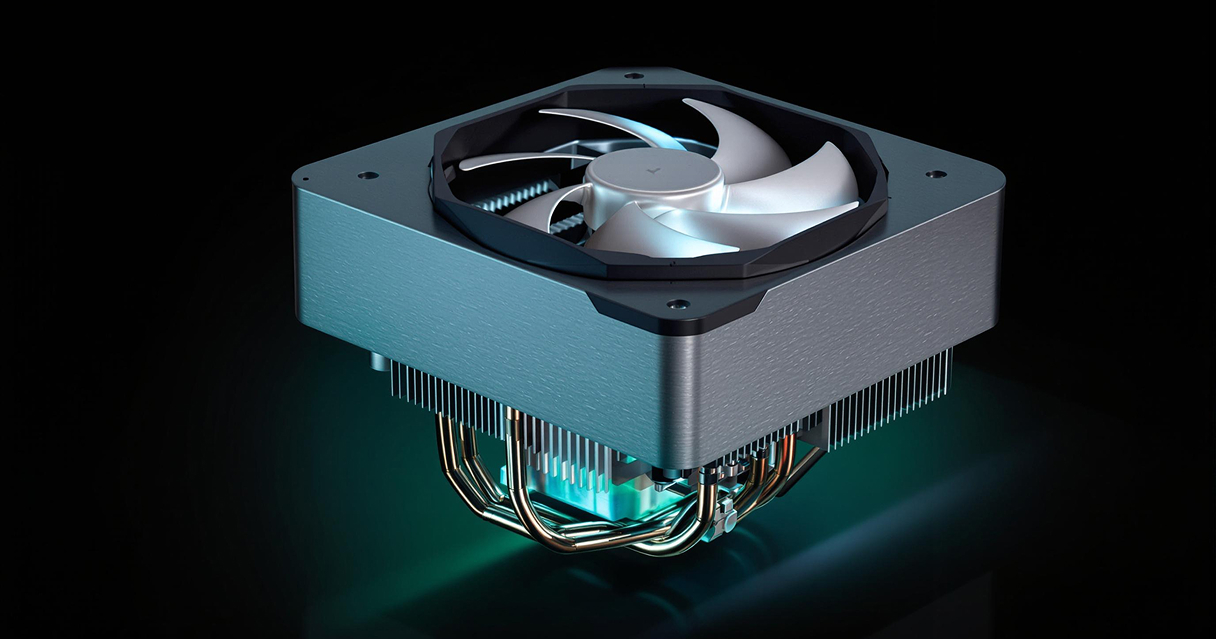

Рабочая температура контролируется кулером. Его пятка прилегает к крышке центрального процессора, а функциональность обеспечивают вентилятор с радиатором. Чтобы контакт был плотным, а тепло передавалось без потерь, наносится термопаста. Подключение вентилятора происходит через разъемы 3- и 4-pin. Там, где 4-pin, скорость можно регулировать, в кулерах с 3-pin она фиксированная.
В оперативной памяти хранится код, к которому пользователь имеет быстрый доступ. ОЗУ состоит из энергозависимых планок, на них располагаются чипы памяти, а контакты имеют позолоченный цвет. Тип оперативной памяти обозначают как DDR, а форму – DIMM.
На компьютере есть еще данные, которые не используются постоянно. Чтобы не загромождать оперативную память, они хранятся на накопителях. Это жесткие диски HDD, SSD или энергозависимые накопители. В начале XXI века практически безальтернативными вариантами были жесткие диски. В металлическом корпусе находятся магнитные головки, которые записывают или считывают данные, а также самораскручивающиеся пластины. Позже стали распространяться SSD, представляющие собой плату с чипами памяти. Главное преимущество данного типа накопителей – регулирование контроллером скорости записи и чтения.
Важно . SSD работают гораздо тише и они производительнее жестких дисков.
Для наглядности принципа работы накопительной памяти можно рассмотреть процесс запуска компьютерных игр. Ее данные хранятся на HDD или SSD, а после запуска они отправляются в оперативную память и далее в процессор.
Все, что вы видите на экране монитора – это работа видеокарты. Ее можно даже назвать «компьютером в компьютере», она состоит из собственного графического процессора, видеопамяти и кулера для охлаждения. Игровой мир создается центральным процессором, а видеокарта определяет, как он должен выглядеть относительно местоположения пользователя. Также она определяет цвета каждого пикселя, загорающегося на мониторе.
Бывают видеокарты, отдельно подключаемые к материнской плате (дискретные) или встроенные в центральный процессор. У дискретных больше размер, а система охлаждения может быть пассивной (только радиатор) и активной (с вентилятором). Для передачи данных между процессором, видеопамятью и видеокартой используется чип, который называют северный мост. За остальные процессы в ПК отвечает южный мост. Эти 2 моста образуют чипсет материнской платы.
Наша статья однозначно полезна новичкам и опытным пользователям. Ведь теперь вы знаете, из чего состоит ПК и как можно собрать устройство, которое будет отвечать всем требованиям по производительности.
